GRE
阅读量:100 次
发布时间:2019-02-26

本文共 829 字,大约阅读时间需要 2 分钟。

网络7层拓扑

在这里插入图片描述

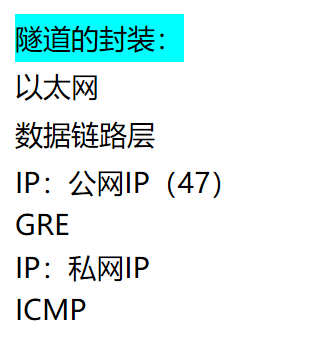

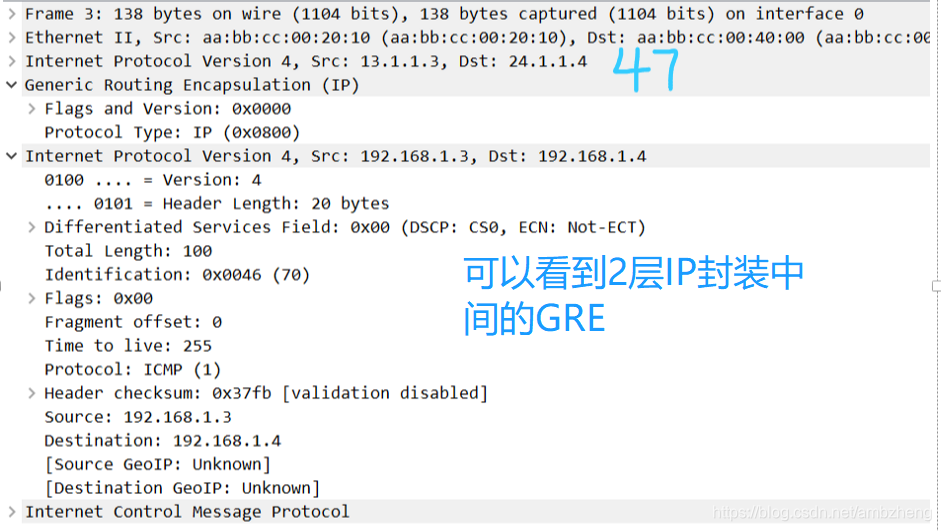

GRE存在位置,将私网IP再封装一层
在这里插入图片描述
在这里插入图片描述
IGP:计算路由+传递路由
BGP:传递路由+路由选路

网络类型:

  1. 单播:两台路由器相连
  2. 广播多路访问BMA:一台交换机上连接多个路由器,可随时再交换机上连一根线接路由器
  3. 非广播多路访问NBMA:帧中继连接多个路由器,不能发广播/组播,是通过多个单播完成 (OSPF,EIGRP无法建邻居因为不支持单播)前提是要关闭水平分割,因为多个host之间无法通信,是通过server中转,单臂路由也可以完成

VPV

1.基于MPLS:运营商,在两个公司出口地址配置成一个网段(2层VPN),出口地址跑路由协议(3层VPN)
2.基于隧道:GRE
3.基于IPsec

Tunnel-VPN(GRE):47网络层,两边各有一个公网IP

实际数据还是从运营商走,刚创建tunnel时,接口默认down,指定完源,目的网络后,接口自动up
隧道是基于公网IP,两头必须有IP(建议私网IP)

配置步骤:1. 创建tunnel接口:int tunnel 10 (两端tunnel号可以不一样)2. 配置IP地址:ip add 1.1.1.1 255.255.255.255(两端IP必须在同一网段)3. 确定源地址:tunnel source 192.168.1.14. 确定目的地址:tunnel destination  192.168.1.2

GRE:先通过默认路由让两个边界网络互通,再挖隧道(虚接口不需要开启),起动态协议,让两个公司的私网地址可以通,其实流量还是在公网上跑

• GRE没有去往对端公网IP路由

EIGRP关闭水平分割:(在tunnel口上关闭)

config-if#no ip split-horizon eigrp AS号  //隧道口对于EIGRP AS号关闭水平分割config-if#no ip next-hop-self eigrp AS号 //关闭发出去的更新下一跳改成本地路由器自己
